對于 Workplace 機組，壓縮空氣將流向空氣出口閥門
對于 Full-Feature 機組，壓縮空氣將流向空氣干燥機
|
A | 進口空氣 |
| B | 空氣/油混合物 | C | 油 |
| D | 濕壓縮空氣 | F | 冷凝水 |
注∶水冷式壓縮機上未安裝冷卻風扇。
阿特拉斯噴油螺桿空壓機潤滑油系統說明：
在貯氣罐/油氣分離器（AR）中，通過離心運動分離除去空氣/油混合物中的大部分油。 剩余的油通過油氣分離器（OS）除去。 油收集在貯氣罐/油氣分離器 （AR）的下半部分，這可以充當一個油箱。
潤滑油系統裝配了一個溫度調節旁通閥（BV）。 當油溫低于設定值時，旁通閥（BV）將切斷油冷卻器 （Co）的供油并旁通油冷卻器。
空氣壓力推動油從貯氣罐/油氣分離器（AR）經過油過濾器（OF）和斷油閥（Vs），到達壓縮機機頭（E）及其潤滑點。
當油溫上升到設定值時，旁通閥（BV）將開始打開來自冷卻器（Co）的油供應。 在超出設定值大約 15 C（27 F）時，所有油都將流經油冷卻器。
斷油閥 （Vs）可防止停機時仍向壓縮機機頭噴油。 起動壓縮機時，閥門將由機頭出口壓力打開。

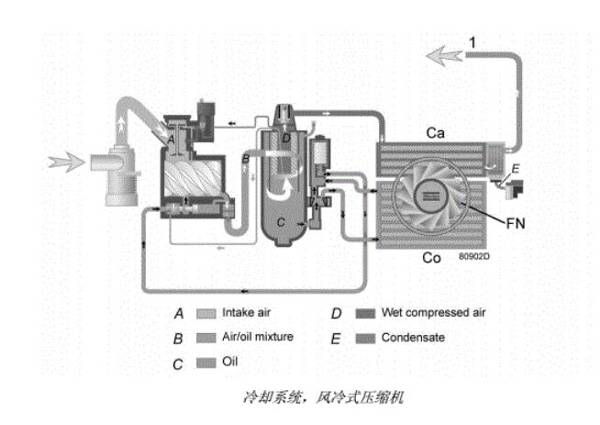

阿特拉斯噴油螺桿空壓機冷卻系統
阿特拉斯噴油螺桿空壓機冷卻系統
| 參數 | 名稱 | 參數 | 名稱 |
| A | 進口空氣 | B | 空氣/油混合物 |
| C | 油 | D | 濕壓縮空氣 |
| E | 冷凝水 | F | 水量 |
說明
冷卻系統由空氣冷卻器（Ca）和油冷卻器（Co）兩部分組成。對于風冷式空壓機，冷卻空氣由風扇（FN）提供。
水冷式壓縮機已連接至冷卻水回路。 水流依次流經進口管、冷卻器和出口管。
